Hệ thống cảnh báo phát điện và xả lũ nhà máy thủy điện

Trong quá trình vận hành nhà máy thủy điện, việc thông báo và cảnh báo đến khu vực hạ du khi nhà máy phát điện, điều tiết hoặc xả nước là một yêu cầu quan trọng nhằm hỗ trợ người dân và các đơn vị liên quan chủ động ứng phó với thay đổi dòng chảy.

Hệ thống cảnh báo phát điện và xả lũ nhà máy thủy điện của Bảo Khang 91 được thiết kế theo mô hình 01 trung tâm điều khiển kết nối 06 Zone cảnh báo. Hệ thống cho phép nhà máy phát tín hiệu theo từng kịch bản vận hành, đồng thời kết hợp cảnh báo bằng đèn, loa và điện thoại liên lạc tại các khu vực hạ du.

1. Tổng quan giải pháp

Giải pháp được xây dựng theo mô hình:

Trung tâm điều khiển → DataLogger → 06 Zone cảnh báo → Đèn + Loa + Điện thoại

Trong đó, trung tâm điều khiển là nơi người vận hành lựa chọn và kích hoạt các chế độ cảnh báo. DataLogger thực hiện xử lý logic và phân phối tín hiệu đến từng Zone.

Mỗi Zone là một điểm cảnh báo độc lập, được bố trí các thiết bị cần thiết để phát cảnh báo tại chỗ và hỗ trợ liên lạc với trung tâm.

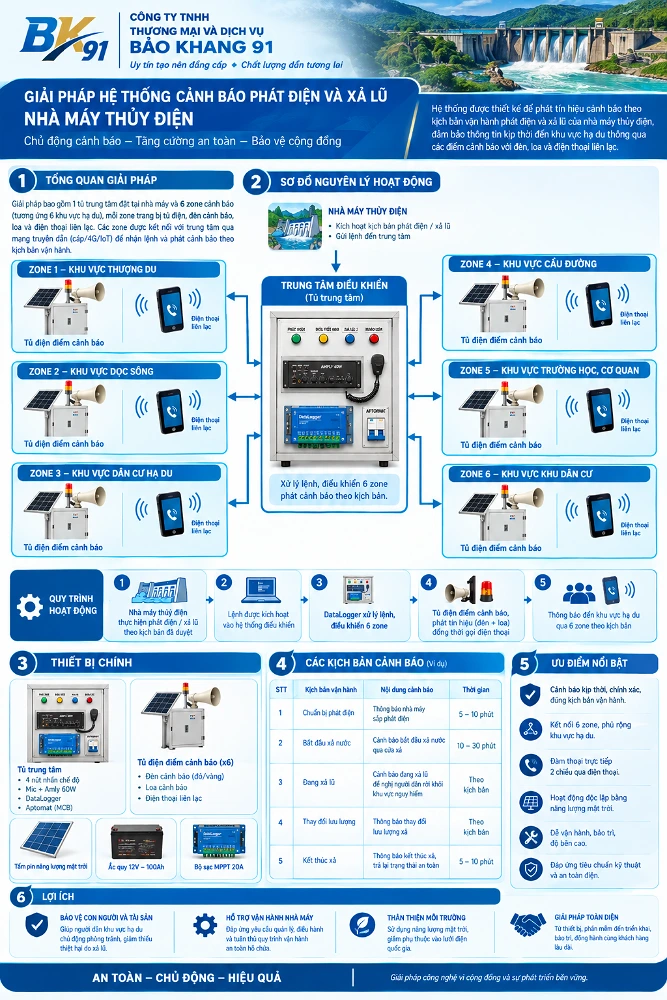

Mô hình hệ thống

                    ┌───────────────┐
                    │   ZONE 1      │
                    │ Đèn + Loa     │
                    │ Điện thoại    │
                    └───────▲───────┘
                            │
        ┌───────────────┐   │   ┌───────────────┐
        │   ZONE 2      │───┤───│   ZONE 3      │
        │ Đèn + Loa     │   │   │ Đèn + Loa     │
        │ Điện thoại    │   │   │ Điện thoại    │
        └───────────────┘   │   └───────────────┘
                            │
                    ┌───────┴───────┐
                    │    TRUNG TÂM  │
                    │  ĐIỀU KHIỂN   │
                    │  DATALOGGER   │
                    └───────┬───────┘
                            │
        ┌───────────────┐   │   ┌───────────────┐
        │   ZONE 4      │───┤───│   ZONE 5      │
        │ Đèn + Loa     │   │   │ Đèn + Loa     │
        │ Điện thoại    │   │   │ Điện thoại    │
        └───────────────┘   │   └───────────────┘
                            │
                    ┌───────▼───────┐
                    │    ZONE 6     │
                    │ Đèn + Loa     │
                    │ Điện thoại    │
                    └───────────────┘

Mô hình 6 Zone có thể được điều chỉnh về số lượng tùy theo địa hình, phạm vi hạ du và yêu cầu cảnh báo của từng nhà máy.

2. Nguyên lý hoạt động hệ thống cảnh báo xả lũ

Hệ thống không hoạt động theo nguyên lý tự động phát hiện lũ dựa trên mực nước. Tín hiệu cảnh báo được phát theo kịch bản vận hành phát điện, điều tiết và xả lũ của nhà máy thủy điện.

Quy trình cơ bản:

Nhà máy xác định tình huống vận hành → kích hoạt kịch bản → DataLogger xử lý → truyền lệnh đến các Zone → rơ-le điều khiển thiết bị → đèn và loa phát cảnh báo → điện thoại hỗ trợ liên lạc.

Khi cần phát cảnh báo, người vận hành có thể lựa chọn chế độ tương ứng trên tủ trung tâm điều khiển.

DataLogger tiếp nhận lệnh và thực hiện trình tự đã được cấu hình.

Tùy kịch bản, hệ thống có thể điều khiển một Zone, nhiều Zone hoặc toàn bộ 06 Zone.

3. Tủ trung tâm điều khiển

Tủ trung tâm là bộ phận điều hành chính của hệ thống.

Cấu hình đề xuất gồm:

04 nút nhấn chế độ
01 DataLogger
01 Amply 60 W
01 Micro
Aptomat bảo vệ nguồn
Các thiết bị đấu nối và phụ trợ khác theo thiết kế.

04 nút nhấn chế độ

Bốn nút nhấn có thể được cấu hình theo các chế độ:

Phát điện
Điều tiết
Xả lũ
Khẩn cấp

Đây là cấu hình tham khảo. Tên gọi và logic của từng nút có thể được thay đổi theo quy trình vận hành thực tế của nhà máy.

DataLogger

DataLogger đóng vai trò bộ điều khiển trung tâm, có nhiệm vụ:

Tiếp nhận lệnh vận hành.
Xác định kịch bản cảnh báo.
Điều khiển các đầu ra.
Phân phối tín hiệu đến các Zone.
Điều khiển trình tự cảnh báo.
Ghi nhận trạng thái/sự kiện nếu cấu hình có chức năng lưu log.

4. Hệ thống cảnh báo tại 06 Zone

Mỗi Zone được bố trí tại một khu vực cần cảnh báo ở hạ du.

Một Zone có thể bao gồm:

Tủ điện điều khiển.
DataLogger hoặc module I/O theo kiến trúc hệ thống.
Đèn cảnh báo.
Amply.
Loa cảnh báo.
Rơ-le trung gian.
Cầu đấu.
Bộ chống sét.
Nguồn điện.
Điện thoại liên lạc.
Hệ thống pin mặt trời và ắc quy nếu sử dụng nguồn độc lập.

Việc chia thành 06 Zone giúp nhà máy quản lý cảnh báo theo từng khu vực thay vì phải phát đồng thời một tín hiệu cho toàn bộ tuyến hạ du.

5. Cảnh báo bằng loa và đèn

Một trong những ưu điểm của hệ thống là kết hợp cảnh báo âm thanh và cảnh báo trực quan.

Loa cảnh báo

Tín hiệu âm thanh được khuếch đại qua Amply 60 W trước khi đưa đến loa.

Hệ thống có thể phát:

Âm thanh cảnh báo.
Thông báo bằng giọng nói.
Nội dung được ghi âm sẵn.
Thông báo trực tiếp từ Micro tại trung tâm.

Nội dung và trình tự phát âm thanh được thiết lập theo từng kịch bản vận hành.

Đèn cảnh báo

Đèn cảnh báo giúp người dân và người vận hành nhận biết trạng thái cảnh báo bằng tín hiệu trực quan.

Màu sắc, trạng thái sáng và thời gian hoạt động được cấu hình theo phương án cảnh báo của nhà máy.

6. Điện thoại liên lạc tại các Zone

Ngoài chức năng phát cảnh báo, mỗi Zone được bố trí điện thoại liên lạc để hỗ trợ trao đổi thông tin giữa khu vực hiện trường và trung tâm.

Điện thoại có thể sử dụng hạ tầng truyền thông phù hợp với điều kiện thực tế như:

Mạng di động.
Mạng IP.
Hệ thống truyền thông chuyên dụng.

Việc bố trí điện thoại giúp trung tâm có thể trao đổi trực tiếp với khu vực đang xảy ra tình huống hoặc kiểm tra trạng thái vận hành tại từng Zone.

7. Nguồn điện năng lượng mặt trời

Đối với các Zone đặt xa khu vực nhà máy, hệ thống có thể sử dụng nguồn năng lượng mặt trời kết hợp ắc quy.

Sơ đồ nguồn:

Pin mặt trời → MPPT 20 A → Ắc quy 12 V–100 Ah → Tủ điện → Thiết bị cảnh báo

Bộ điều khiển sạc MPPT 20 A

MPPT quản lý quá trình sạc từ tấm pin mặt trời vào ắc quy, giúp hệ thống sử dụng nguồn năng lượng hiệu quả hơn.

Ắc quy 12 V–100 Ah

Ắc quy đảm nhiệm việc tích trữ năng lượng để cung cấp điện khi:

Ban đêm.
Trời nhiều mây.
Bức xạ mặt trời thấp.
Nguồn điện chính không sẵn sàng.

Dung lượng ắc quy thực tế cần được tính toán dựa trên công suất tải và thời gian dự phòng yêu cầu.

8. Thiết bị bảo vệ trong tủ điện

Tủ điện tại Zone được bố trí các thiết bị bảo vệ nhằm nâng cao độ an toàn và độ ổn định của hệ thống.

MCB 2P–10A

Aptomat có chức năng đóng/cắt và bảo vệ mạch nguồn trước các tình trạng quá tải, ngắn mạch theo thiết kế.

Bộ chống sét 1P+N 20 kA

Thiết bị có nhiệm vụ hạn chế ảnh hưởng của xung quá áp lan truyền trên đường nguồn đến các thiết bị điện tử trong tủ.

Ngoài thiết bị chống sét lan truyền, hệ thống ngoài trời cần được thiết kế kim thu sét và hệ thống tiếp địa phù hợp với yêu cầu kỹ thuật của công trình.

9. Kịch bản cảnh báo phát điện và xả lũ

Hệ thống có thể được xây dựng thành nhiều kịch bản.

Kịch bản 1 – Phát điện

Khi nhà máy thực hiện chế độ phát điện có yêu cầu thông báo, trung tâm kích hoạt chế độ tương ứng.

DataLogger truyền lệnh đến Zone được cấu hình và hệ thống thực hiện cảnh báo theo thời gian đã thiết lập.

Kịch bản 2 – Điều tiết

Khi nhà máy thay đổi chế độ điều tiết dòng chảy, hệ thống phát cảnh báo theo kịch bản điều tiết tương ứng.

Kịch bản 3 – Xả lũ

Đây là kịch bản quan trọng của hệ thống.

Trình tự có thể gồm:

Cảnh báo trước → bắt đầu xả → duy trì cảnh báo → thay đổi trạng thái xả → kết thúc cảnh báo.

Thời gian và nội dung cụ thể phải được xây dựng theo phương án vận hành của nhà máy.

Kịch bản 4 – Khẩn cấp

Trong tình huống cần cảnh báo khẩn cấp, người vận hành có thể kích hoạt chế độ ưu tiên để phát cảnh báo đến các Zone được chỉ định.

10. Quy trình vận hành

Quy trình cơ bản của hệ thống:

Bước 1: Nhà máy xác định tình huống vận hành.

Bước 2: Người vận hành lựa chọn kịch bản trên tủ trung tâm.

Bước 3: DataLogger tiếp nhận và xử lý lệnh.

Bước 4: Trung tâm phân phối lệnh đến các Zone.

Bước 5: Rơ-le tại Zone thực hiện đóng/cắt các mạch điều khiển.

Bước 6: Đèn cảnh báo hoạt động.

Bước 7: Amply khuếch đại tín hiệu và loa phát cảnh báo.

Bước 8: Điện thoại tại Zone được sử dụng để trao đổi thông tin khi cần.

Bước 9: Khi kết thúc kịch bản, hệ thống chuyển về trạng thái tương ứng hoặc chuyển sang kịch bản tiếp theo.

11. Ưu điểm của hệ thống cảnh báo thủy điện 6 Zone

Chủ động theo kịch bản

Hệ thống hoạt động theo phương án vận hành của nhà máy, giúp chuẩn hóa trình tự cảnh báo.

Quản lý tập trung

Một trung tâm có thể quản lý nhiều Zone trên tuyến hạ du.

Cảnh báo theo khu vực

06 Zone có thể được điều khiển độc lập hoặc đồng thời tùy kịch bản.

Kết hợp nhiều phương thức cảnh báo

Hệ thống kết hợp:

Đèn + Loa + Thông báo bằng Micro + Điện thoại liên lạc.

Nguồn điện độc lập

Các Zone ở xa có thể sử dụng:

Pin mặt trời + MPPT + Ắc quy

để duy trì hoạt động.

Dễ mở rộng

Kiến trúc phân vùng cho phép bổ sung Zone mới khi phạm vi cảnh báo của nhà máy được mở rộng.

12. Cấu hình thiết bị đề xuất

Hạng mục	Cấu hình đề xuất
Trung tâm điều khiển	01 tủ
Nút nhấn chế độ	04 nút
DataLogger	01 bộ trung tâm
Amply	60 W
Micro	01 bộ
Zone cảnh báo	06 Zone
Loa	01–02 loa/Zone tùy yêu cầu
Đèn cảnh báo	Theo thiết kế từng Zone
Rơ-le trung gian	Theo số lượng đầu ra
MCB	2P–10A theo cấu hình đề xuất
Chống sét	1P+N – 20 kA
MPPT	20 A
Ắc quy	12 V–100 Ah
Điện thoại	01 thiết bị/Zone
Pin mặt trời	Tính toán theo phụ tải và thời gian dự phòng

13. Lưu ý khi thiết kế hệ thống

Để hệ thống hoạt động ổn định, cần xác định chính xác:

Số lượng Zone.
Khoảng cách từ trung tâm đến từng Zone.
Phương thức truyền tín hiệu.
Số lượng loa và công suất loa.
Phạm vi phủ âm thanh.
Thời gian cảnh báo của từng kịch bản.
Công suất tiêu thụ của từng Zone.
Thời gian dự phòng của ắc quy.
Công suất và số lượng tấm pin mặt trời.
Phương án chống sét và tiếp địa.
Điều kiện môi trường tại từng vị trí lắp đặt.

Đặc biệt, công suất pin mặt trời và dung lượng ắc quy không nên lựa chọn chỉ theo giá trị danh định, mà cần tính toán dựa trên tổng tải, thời gian hoạt động/ngày và số ngày dự phòng mong muốn.

14. Kết luận

Hệ thống cảnh báo phát điện và xả lũ nhà máy thủy điện theo mô hình 01 trung tâm điều khiển – 06 Zone cảnh báo là giải pháp phù hợp để tổ chức cảnh báo theo từng khu vực hạ du.

Trung tâm đảm nhiệm việc lựa chọn và kích hoạt kịch bản, DataLogger xử lý và phân phối lệnh, trong khi mỗi Zone thực hiện cảnh báo tại chỗ bằng đèn và loa, đồng thời có điện thoại liên lạc để hỗ trợ trao đổi thông tin.

Giải pháp có thể kết hợp nguồn điện mặt trời, MPPT và ắc quy 12 V–100 Ah, giúp các điểm cảnh báo ở xa có khả năng hoạt động độc lập. Kiến trúc phân vùng cũng tạo điều kiện thuận lợi cho việc mở rộng, bảo trì và quản lý hệ thống trong quá trình vận hành
