Màn hình hiển thị đồng hồ lưu lượng Sitrans FMT020 DC

1. Tổng quan

Bộ truyền tín hiệu lưu lượng kế từ SITRANS FMT020

Bộ truyền tín hiệu lưu lượng từ tính SITRANS FMT020 mới là một sản phẩm hiệu suất cao, mạnh mẽ và thông minh, được thiết kế để phù hợp hoàn hảo với nhiều ứng dụng quy trình đòi hỏi đo lưu lượng chính xác và đáng tin cậy của chất lỏng dẫn điện.

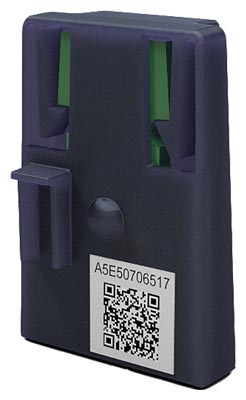

SITRANS FMT020 là thế hệ kế tiếp kế nhiệm của dòng máy đo MAG 5000 và MAG 6000 đã được chứng minh về độ tin cậy. FMT020 giữ lại tất cả các tính năng độc đáo của dòng máy đo này, chẳng hạn như thiết kế lắp đặt linh hoạt với vỏ chung giúp lắp đặt nhỏ gọn và ở vị trí xa. Nó cũng duy trì thiết kế dạng mô-đun hỗ trợ việc dễ dàng thay thế máy đo cũng như các mô-đun truyền thông bổ sung, hoặc bộ nhớ Sensorprom để vận hành nhanh, đo lường tức thời và lưu trữ dữ liệu.

Ngoài ra, FMT020 còn có khả năng đo đồng thời lưu lượng thể tích, vận tốc dòng chảy và độ dẫn điện. Thiết bị cũng cung cấp các chức năng chẩn đoán nâng cao như giám sát đường ống rỗng và tự kiểm tra thiết bị, cùng với các kênh đầu vào/đầu ra đa chức năng để điều khiển quy trình, một khái niệm vận hành thống nhất và nhiều hơn nữa:

• Độ chính xác cao, lên đến 0,2% tỷ lệ
• 3 bộ đếm tổng cho dòng chảy thuận, nghịch và ròng
• Hỗ trợ đa ngôn ngữ, vận hành theo menu.
• Giao tiếp trường: HART, PROFINET, EtherNet/IP, MODBUS RTU, MODBUS TCP/IP
• Tích hợp xác thực tự động thông qua màn hình cục bộ, SIMATIC PDM, máy chủ web và SITRANS mobile IQ

Bộ phát có thể được cấu hình cục bộ thông qua màn hình và từ xa qua Fieldbus hoặc Webserver. Các EDD có sẵn cho SIMATIC PDM, AMS Device Manager và AMS Trex Device Communicator, cùng với các DTM cho FDT (Field Device Tools).

2. Những lợi ích

• Tương thích ngược với các cảm biến lưu lượng kế đời cũ (tối đa 15 năm) (MAG 5100 W)
• Khởi động nhanh mà không cần điều chỉnh điểm 0
• Đa dạng các chức năng để kiểm tra thiết bị toàn diện, tự chẩn đoán và xác minh trên bo mạch.
• Tương thích với thiết bị kiểm định: Tự động kiểm định hiệu suất của cảm biến, bộ phát và hệ thống lắp đặt (bao gồm cả cáp) mà không làm gián đoạn quy trình.
• Màn hình HMI dễ sử dụng với lập trình bốn nút cục bộ, các tham số điều khiển bằng menu và hỗ trợ trình hướng dẫn cho các ứng dụng chính.
• Ngõ ra đa chức năng dùng cho điều khiển quy trình, cấu hình tối thiểu với ngõ ra analog, digital (xung, tần số, trạng thái) và rơle.
• Thẻ nhớ SD dùng để ghi nhật ký dữ liệu, sao lưu cấu hình và cập nhật phần mềm.
• Tích hợp liền mạch thiết bị hiện trường vào hệ thống chủ.

3. Ứng dụng

• Bộ truyền tín hiệu SITRANS FMT020 được thiết kế để đạt hiệu suất cao, dễ lắp đặt, vận hành và giảm chi phí bảo trì.
• Thiết bị này là một giải pháp thực sự mạnh mẽ và phù hợp với mọi ứng dụng, đồng thời cũng là lựa chọn lý tưởng cho các ứng dụng đòi hỏi cao, nơi khả năng chẩn đoán và chức năng cao hơn là rất quan trọng.
• Bộ phát tín hiệu có thể được kết hợp với các cảm biến lưu lượng từ tính loại SITRANS FMS500.
• SITRANS FMS500
• Cảm biến lưu lượng cho tất cả các ứng dụng cấp nước và xử lý nước thải. Với thiết kế hình nón, độ chính xác cao hơn ở lưu lượng thấp được cải thiện, đặc biệt hữu ích cho việc phát hiện rò rỉ. Sản phẩm phù hợp để chôn trực tiếp và ngâm liên tục. SITRANS FMS500 tuân thủ các tiêu chuẩn nước uống.
• Độ chính xác: 0,4% tỷ lệ, tùy chọn: 0,2% tỷ lệ
• Phạm vi: DN 15 … 2200 (½ … 88″)

4. Thiết kế

• Bộ phát được đặt trong vỏ bọc đạt chuẩn IP66/67, NEMA 4X/6 làm bằng polycarbonate bền chắc và cùng với cảm biến lưu lượng tạo thành một hệ thống đo lường hoàn chỉnh, cung cấp các giá trị lưu lượng đo được thông qua màn hình hiển thị cục bộ, nhiều đầu ra tín hiệu hoặc giao diện bus trường.
• Khái niệm thiết kế dạng mô-đun của FMT020 cho phép kết nối từ xa hoặc lắp đặt tích hợp linh hoạt với các cảm biến lưu lượng từ loại SITRANS FMS500.
• Thiết kế gắn liền khối
• Đối với các thiết bị có thiết kế gắn liền khối, bộ phát và cảm biến tạo thành một khối cơ khí duy nhất.
• Thiết kế gắn từ xa
• Đối với các thiết bị có thiết kế lắp đặt từ xa, bộ phát và cảm biến được lắp đặt ở các vị trí riêng biệt. Kết nối điện giữa bộ phát và cảm biến được thực hiện thông qua cáp cảm biến.

5. Thông số kỹ thuật

¹⁾  Phiên bản Ex chỉ có sẵn với khả năng bảo vệ IP64 và lắp đặt từ xa.

²⁾ Chỉ được phép sử dụng với ống dẫn mềm
